Week 5

Presentación trabajo:

Laura Carreño Naranjo / Juan Pedro Leiva López

La estructura esencialmente está formada por la composición de pentágonos regulares y su distinta anexión con el resto. Estos pentágonos se abstraen en la pieza base, que es la única que compone la estructura.

The structure is essentially formed by the composition of regular pentagons and his join with the rest. The main piece is based in a abstracted pentagon, that is the only one that makes up the structure.



Las uniones se realizan con una pieza menor circular, de seis hendiduras, realizadas cada 60º para dotar a la estructura de mayor movilidad y posibilidad de crecimiento que si se realizaran con piezas de union de hendiduras pentagonales a 63,435º. La unión, al ser de pequeña escala, se fija gracias al pequeño rozamiento que se produce entre las dos piezas, la de union y la básica.
Joints are made with a small circular piece, with six grooves, performed every 60 degrees to provide the structure more mobility and ability of growing that was made with pieces with grooves at 63.435 degrees. The union, is fixed by friction that occurs between the two pieces, the union one ,and the basic one.


La maquinaria a utilizar en la fabricación es una cortadora laser. El material a utilizar puede ser cualquiera que admita ser cortado por un laser, desde el panelado de madera DM a metacrilato, aunque con este último, deberian reforzarse las uniones al verse disminuido el rozamiento entre componentes.
The machine used in manufacturing is a laser cutter machine. The material to be used can be any that support cutting by a laser, from the wood paneling DM to methacrylate, although, with the last one,joints should be reinforced due to the friction between components are very small.

La lógica de crecimiento es simple, ir uniendo los componentes a través de las pequeñas piezas de unión en cualquier dirección y forma. Aún así, para un resultado con una mayor lógica geométrica, se debe tratar de preservar una mínima simetría y dar preferencia a las hendiduras separadas a 120º. Siguiendo estás ultimas pautas se puede conseguir, forzando ligeramente 6º (paso del pentágono al hexágono en el componente de unión) figuras que cerzcan tanto vertical como horizontalmente, o un dodecaedro, al que se le presupone mayor dificultad.

The logic of growth is simple, connecting the components by the small joining pieces in any direction and shape. Still, for a result with a more geometric logic, it should try to maintain a minimal symmetry and give preference to the grooves separated 120º. Following these latest guidelines can be achieved by forcing slightly 6 °, figures that grown vertically and horizontally, or a dodecahedron, which is presupposes greater difficulty.

La instalación de la estructura se prevee como un objeto escultural en el espacio o un paramento separador que pueda crecer en varias direcciones.
The installation of the structure is foreseen as a sculptural object in space or a wall face separator that can grow in several directions.

Como campos en los que seguir mejorando el modelo principalmente se encuentran el estudio de los componentes de unión y los ángulos de las hendiduras de las piezas base, para que en la medida de lo posible quede rectificado el fallo de los 6º y se consiga total libertad de crecimiento; así como la búsqueda de una solución para que el rozamiento entre componentes no sea el único del que dependa la estabilidad de la estructura.
As fields to continue to improve the model principally are the study of the joining components and the angles of the grooves of the main pieces, so as far as possible stay rectified the fault of the 6 degrees and obtain total freedom of growth, as well as finding a solution for the friction between components isn't the only one giving stability of the structure.

Para el desarrollo coperativo de la estructura podrían plantearse varios grupos de investigación. A estudiar estarían los temas: posible rectificación de los angulos de los componentes de unión, con el estudio del poliedro dual del dodecaedro, el icosaedro; rectificación del ángulo de la hendidura de las piezas base partiendo del estudio de los dos poliedros tratados; e idear un sistema de unión que no dependa únicamente del rozamiento.
Co-operative development of the structure could be consider several research groups. To study would be the issues: possible correction of the angle of the joining components, with the study of the dual polyhedron of the dodecahedron, the icosahedron, correction of the angle of the grooves of the main pieces from the study of the two polyhedra treaties, and develop a joint that does not rely solely on friction.

Week 2

Esta semana preparamos las planchas de DM de 3 milímetros para cortar en el taller de prototipado con la cortadora láser.

This week we prepare the sheets of 3 mm DM to cut in the fablab with a laser cutter.

Cortadora láser cortando las piezas

Piezas cortadas sacadas de la plancha

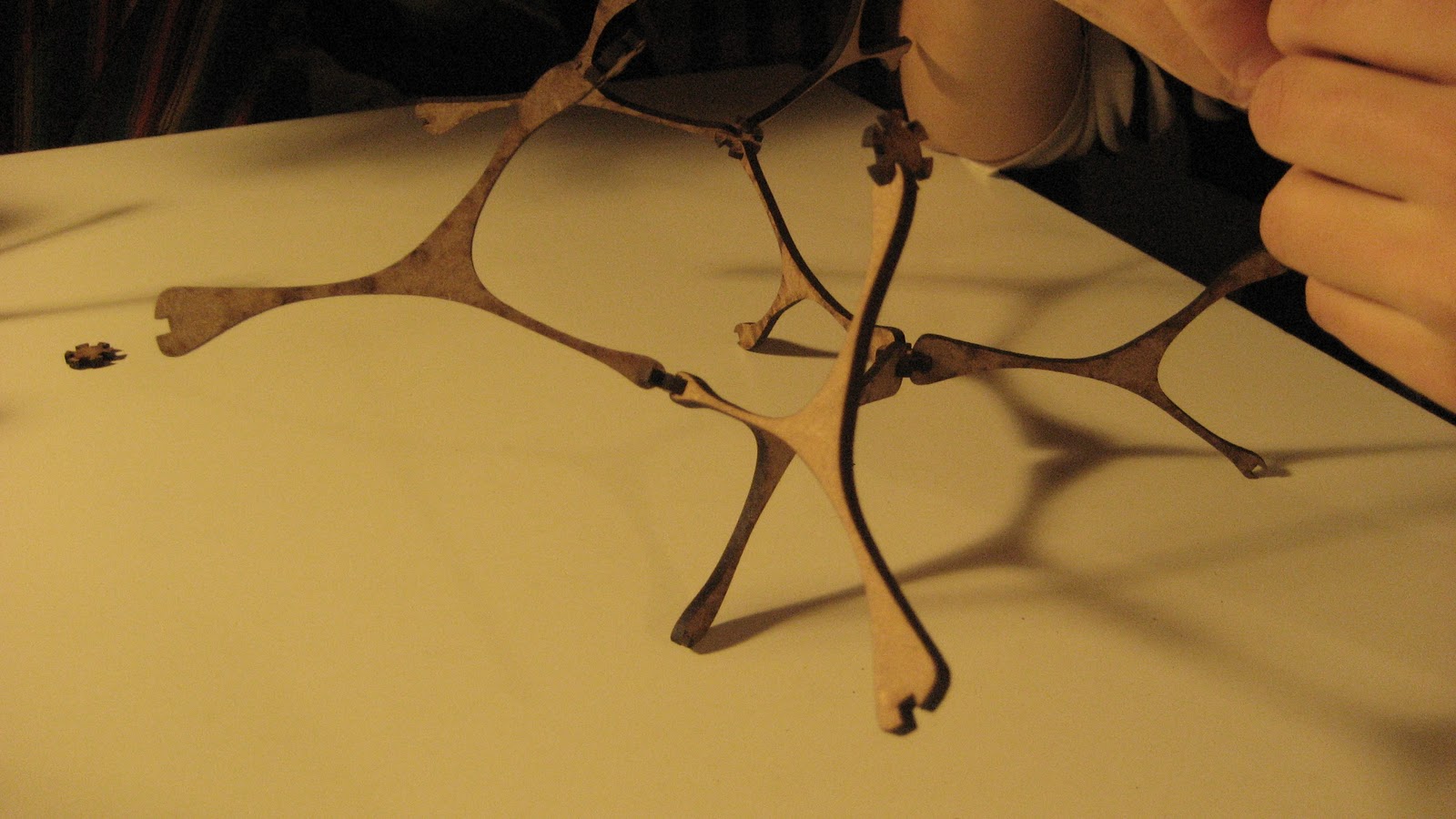

 Una vez cortadas las distintas piezas comprobamos la posibilidad de crecimiento que en teória debía tener. En el proceso de composición nos dimos cuenta que para que la estructura resultante tuviera coherencia debía mantenerse una minima simetria y dar preferencia de uso a los anclajes separados 120º. Existen múltiples posiblidades de crecimiento (algunos ejemplos abajo), entre otras, pudimos construir estructuras similares a torres o un dodecaedro (más cercano a una esfera).

After cut the different pieces we check the possibility of growth that in theory it should have. In the composition process we realised that the resulting structure should kept a minimum of symmetry and give preference to use separated grooves 120 º to have coherence strucuture. There are many possibilities for growth (examples below), among others, could build structures like towers or a dodecahedron (closer to a sphere).

Week 1

Presentación de las primeras  maquetas de prueba

Planteamos una estructura cuyo patrón de crecimiento se base en la posibilidad combinatoria del pentágono, y por lo tanto del dodecaedro, pues este no es capaz de completar el espacio en su totalidad, creando huecos que serán de gran interés en el estudio.
We propose a structure whose growth pattern is based on the combinatory ability of the Pentagon, and therefore of the dodecahedron, because the dodecahedron is not able to complete the space, creating gaps that will be an important part of the interest of the study.

Dodecaedro regular

La unión de las distintas caras pentagonales se realiza por pequeñas piezas que contienen los ángulos implicitos de un hexágono (que luego descubririamos que es el más cercano al angulo diédrico del icosaedro, dual del dodecaedro) para dotar de mayor movilidad a la estructura, ya que realizando las uniones con los ángulos de los planos diédircos dodecaédricos la estructura resultaba muy encerrada en su geometría.
The joint of the different pentagonal faces is made up of small pieces that contain the angles of a hexagon (later discover that it is the closest angle to the dihedral angle of the icosahedron, dual dodecahedron) to give more mobility to the structure, as making joints with dihedral angles of dodecahedral planes.

Pieza principal y de unión finales

A la hora del diseño de la pieza base incluida en el pentágono, se decide no completar los cinco vertices del mismo, para comprobar hasta que punto era posible liberar a la estructura en apariencia de la lógica geometrica interna con la que está elaborada. Esta pieza no es la que se presentó en la primera clase de maquetas de idea, pues se llegó a su diseño más tarde, pero en esencia tiene la misma lógica que la presentada.

At the time of the design of the basic piece included in the Pentagon, it is decided not to complete the five vertex of itself, to check how far it was possible to set free the strcutre of the internal logic which was developed. This piece is not the one presented in the first class of models of idea, because it reached to the design later, but essentially has the same logic as presented.
